Drillsoft HDX Plus (HDX+)

Drillsoft HDX+ es un simulador transitorio multifásico que amplía las funcionalidades de Drillsoft HDX con características adicionales como simulación de surgenciay suabeo, gestión rápida de influjo transitorio (IME), boquillas de chorro, Torque y Arrastre, proporcionando al usuario todas las herramientas necesarias para planificar la hidráulica de cualquier pozo.

El simulador de surgencias y la gestión rápida de influjo transitorio permiten simular eventos de control de pozos terrestres y marinos utilizando lodos a base de agua, petróleo y sintéticos, incorporando la solubilidad y la compresibilidad junto con los cambios de presión y temperatura para ofrecer soluciones precisas. Además, HDX+ permite simular la circulación de surgencias mediante equipos MPD y el uso de la tubería ascendente marina o el estrangulador para la eliminación del influjo.

Drillsoft HDX+ también incluye un módulo de Torque y Arrastre que calcula la tensión axial, el estiramiento, la torsión, la carga del gancho y el par. El módulo admite métodos de perforación convencionales y no convencionales, lo que permite modelar todas las operaciones de campo, incluyendo (RIH, POOH, perforación y rotación fuera del fondo) para la sarta de perforación, la sarta de revestimiento, la terminación y la tubería flexible fabricada con materiales de acero y otros materiales.

Además de las funciones de HDX, Drillsoft HDX+ también incluye:

Control de pozos
Gestión rápida de influjo transitorio (IME)
Hoja de control de pozos
Torque y Arrastre
Boquillas de chorro
Importación y reproducción de datos desde un archivo de base de datos

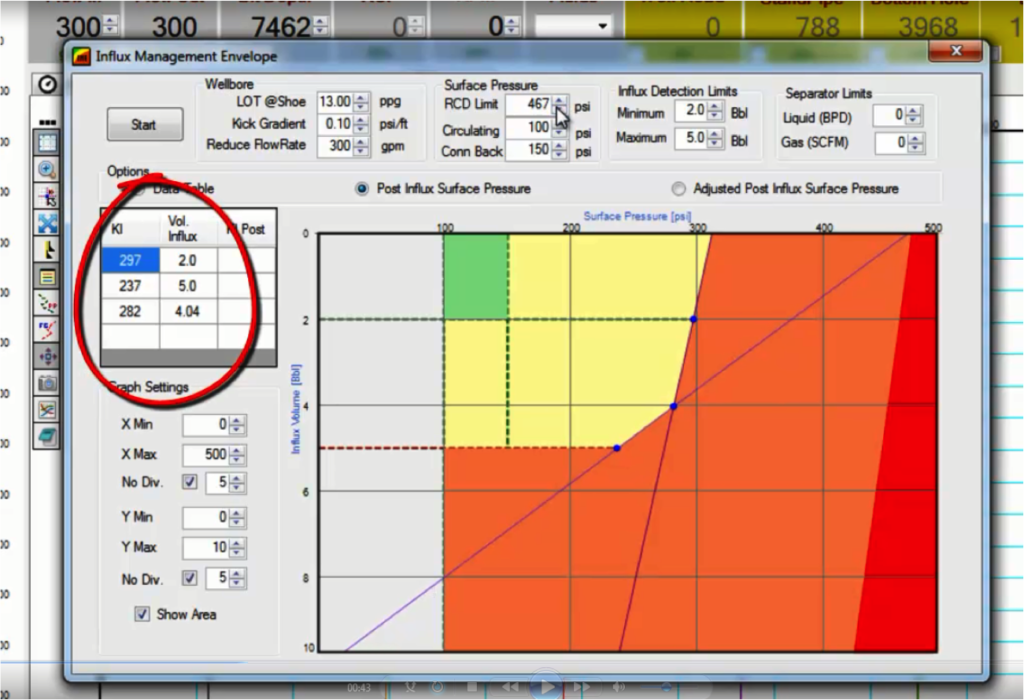

La tabla de datos proporciona la guía para configurar el IME.
La tabla de resultados muestra los resultados de la intensidad del influjo, la presión de cierre de la tubería de perforación (SIDP), la presión máxima de la tubería de perforación (SBP), la ECD del revestimiento y la presión del revestimiento

HDX+ Envolvente de Influjos

Pre-Influx Surface Pressure Graph, displays the initial IME before the influx has been placed in the well. This graph will be updated as the Adjusted Post Influx Surface Pressure Graph, which incorporates the transient properties of the calculations by automatically setting the influx and circulating the influx to the surface.

Data Table provides the guide for setting up the IME. The Results table displays the results for the Kick Intensity, Shut in Drill Pipe Pressure (SIDP), Max SBP, Casing ECD and Casing Pressure.

Request a Demo

HDX+ Simulacion de Control de Pozos

Drillsoft HDX+ kick simulator is capable of simulating influx circulation while incorporating pressure, temperature, solubility and compressibility effects. The simulator provides access to manual or auto circulation (holding BHP constant) to safely circulate gas kicks out of the well.

HDX+ Torque y Arrastre

Drillsoft Torque and Drag module calculates axial tension, stretch, twist, hook load, and torque. It supports conventional and unconventional drilling operations which allows the modeling of all field operations including (RIH, POOH, Drilling and Rotating Off Bottom) for drill string, casing string, completion, and coiled tubing manufactured from steel and non-steel materials.

HDX+ Calculos de Control de Pozos

Drillsoft HDX+ also includes a kill sheet to plan a stepdown for circulating the kick and killing the well using either the driller’s method or wait & weight method. The killsheet includes pressure illustrations and graphical display for standpipe pressure and choke pressure that can be plotted against either time (min) or strokes. This kill sheet is also capable of automatically calculating the well control data to rapidly deliver the necessary parameters for killing the well.

Post-Influjo Presion de Surperficie

The Influx Management Envelope (IME) is a guide to assess the limitations for the MPD equipment in case an influx is encountered. DrillSoft HDX+ provides the tool necessary to rapidly produce transient IME to aid with the planning and execution of a well. The output above displays the transient IME which incorporates solubility and compressibility and the changes created by pressure and temperature.
